Солодовня пивзавода Л. Гайгера

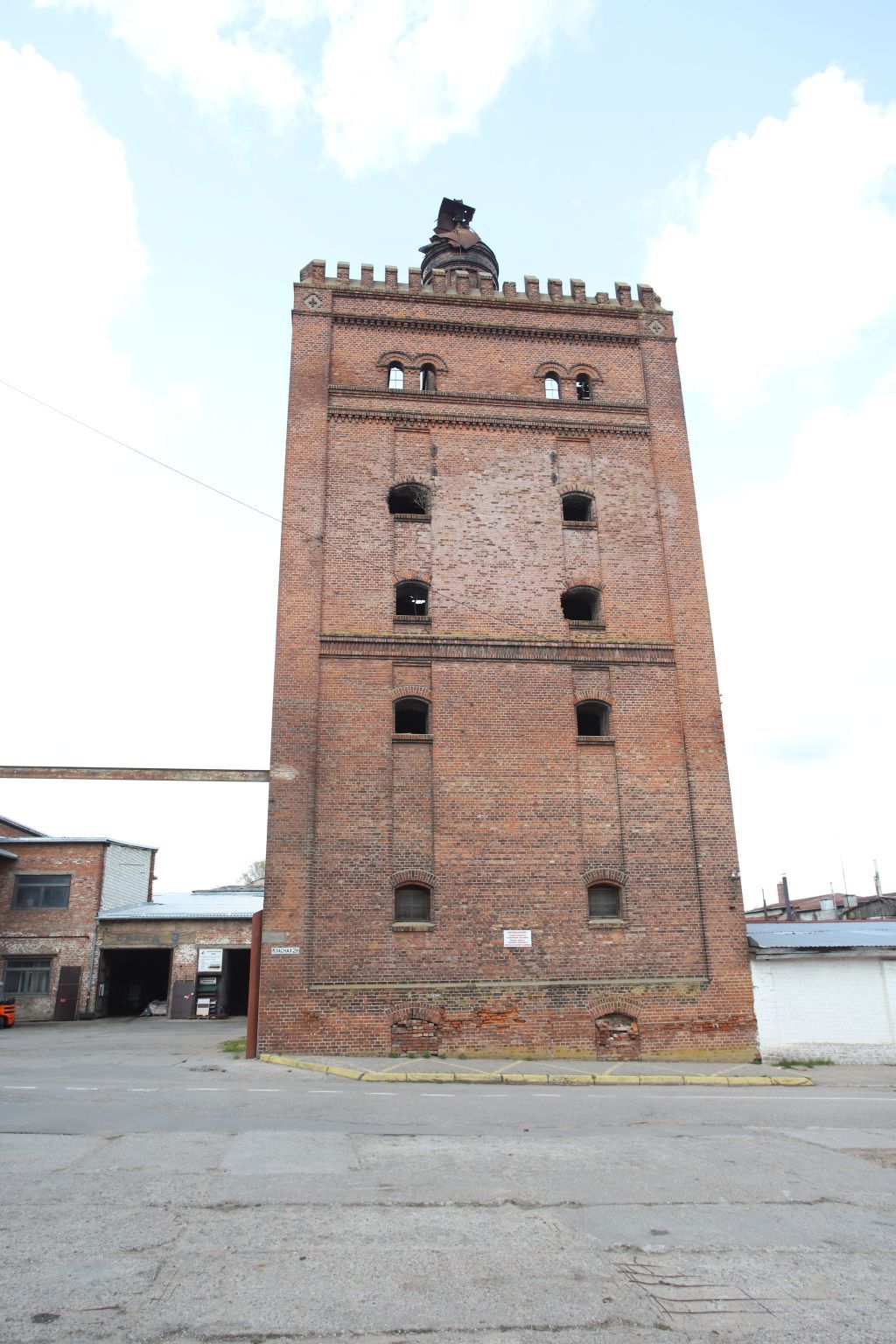

I.Градостроительные характеристики объекта 1.1. Фото 1. Местоположение Памятника в окружающей исторической среде.Рисунок 2. Местоположение памятника на карте города Советска.Солодовня пивоваренного завода Л. Гайгера   расположена в северо-восточной части города Советска, между рекой Неман и дорогой Советск- Неман.Северным дворовым фасадом здание выходит на хозяйственные постройки, которые заканчиваются на берегу реки Неман.Здание сложной конфигурации в плане, состоящее из двух объемов, соединенных между собой, переменной этажности 4-5 этажей  с подвалом, кирпичное, не оштукатурено и не окрашено. На верхней части расположен кирпичный барабан с устройством вытяжной вентиляции и флюгером.Здание возведено из красного кирпича, является образцом промышленной архитектуры конца ХIХ-начала ХХ века, сохранившей свой архитектурный облик. II Объемно-планировочное решение Памятника2.1.                              Фото 1. Вид восточного и южного фасадов. Фото 2. Вид барабана, покрытого металлическим куполом, на котором расположено устройство вытяжной вентиляции и флюгер.Памятник представлен двумя объемами, которые соединены между собой. Здание сложной конфигурации в плане, переменной этажности  4-5 этажей с подвальным этажом, кирпичное, не оштукатурено и не окрашено. Здание ориентировано по оси запад - восток. Южным фасадом обращено к улице Тимирязева, восточным -  к улице Красной.На верхней части основного объема являющегося акцентной частью здания расположен кирпичный барабан, покрытый металлическим куполом, в верхнем отверстии которого расположено устройство вытяжной вентиляции для удаления влажного воздуха. Завершение решено опорой, которая образует шпиль, на котором установлен флюгер.2.2. Фото 3. Южный фасад Памятника.На южном фасаде первого и второго объемов стены выполнены из красного, керамического, полнотелого кирпича, под расшивку швов, расчленены по вертикали: выступами стен, угловыми выступами стен – лопатками. Южный фасад первого объема имеет высоту 17,88 метра и ширину 11,75 метра. В первом объеме стены расчленены по горизонтали: межэтажными карнизами различных типов, венчающим карнизом, по вертикали: выступами стен, угловыми выступами стен – лопатками. Венчающий карниз завершен с верхней части зубцами в количестве                      15 конструкций, пять из которых утрачены. Верхние части лопаток завершены в виде «греческого креста». Южный фасад второго объема имеет высоту 15, 2 метра и ширину 5, 75 метра. Во втором объеме выполнено четыре оконных и один дверной проемы.2.3. Фото 4. Восточный фасад Памятника.Восточный фасад Памятника Восточный фасад первого объема имеет высоту 17,88 метра и ширину 11,75 метра.На восточном фасаде стены выполнены из красного, керамического, полнотелого кирпича, под расшивку швов, расчленены по вертикали выступами стен, угловыми выступами стен – лопатками, по горизонтали межэтажными карнизами различных типов, венчающим карнизом, по вертикали выступами стен, угловыми выступами стен – лопатками. Венчающий карниз завершен с верхней части зубцами в количестве 15 конструкций.Верхние части угловых выступов стен – лопатки завершены в виде «греческого креста». Два двойных оконных проемов расположены в уровне пятого этажа, восемь оконных проемов в два ряда 1, 2, 3 и 4 этажей устроены в вертикальных подоконных нишах и два оконных проема подвала расположены на уровне земли. 2.4. Фото 5. Северный фасад Памятника.Северный фасад первого объема имеет высоту 17,88 метра и ширину 11,75 метра. На северном фасаде первого объема стена выполнена из красного, керамического, полнотелого кирпича, под расшивку швов, расчленена по вертикали выступами стен, угловыми выступами стен – лопатками, по горизонтали: межэтажными карнизами различных типов, венчающим карнизом, по вертикали: выступами стен, угловыми выступами стен – лопатками. Венчающий карниз завершен с верхней части зубцами   в количестве 15 конструкций, три из которых утрачены.Верхние части угловых выступов стен – лопатки завершены в виде «греческого креста». Северный фасад второго объема имеет высоту 15,2 метра и ширину 5,75 метра. Во втором объеме северного фасада стена утрачена.2.5. Фото 6. Западный фасад Памятника. Западный фасад первого объема имеет высоту 17,88 метра и ширину 11,75 метра. На западном фасаде первого и второго объемов стены выполнены из красного, керамического, полнотелого кирпича, под расшивку швов. Первый объем частично утрачен до уровня четвертого этажа второго объема. стены расчленены по горизонтали: межэтажными карнизами различных типов, венчающим карнизом, по вертикали: выступами стен, угловыми выступами стен – лопатками. Западный фасад второго объема имеет высоту 15, 2 метра и ширину 11, 75 метра. Во втором объеме выполнено четыре оконных проемов. На уровне третьего этажа к уровню примыкает пристройка.2.6.Фото 7. Верхняя конструкция первого объема Памятника. На верхней части расположен кирпичный барабан с устройством вытяжной вентиляции и флюгером.III. Инженерно-конструктивные элементы3.1. Фото 8. Южная капитальная стена Памятника. Фото 9. Восточная капитальная стена ПамятникаФото 10. Северная капитальная стена Памятника Фото 11. Западная капитальная стена ПамятникаФото 12. Угловые выступы стен.Фото 13. Стены расчленены межэтажными карнизами различных типов Капитальная стена южного фасада выполнена из красного, керамического, полнотелого кирпича, под расшивку швов.Капитальная стена восточного фасада выполнена из красного, керамического, полнотелого кирпича, под расшивку швов.Капитальная стена северного фасада выполнена из красного, керамического, полнотелого кирпича, под расшивку швов.Капитальная стена западного фасада выполнена из красного, керамического, полнотелого кирпича, под расшивку швов.Стены, расчленены по вертикали: выступами стен, угловыми выступами стен – лопатками.В первом объеме стены расчленены по горизонтали: межэтажными карнизами различных типов, 3.2. Фото 14.  Межэтажные перекрытияМежэтажные перекрытия армокирпичные, лучковые цилиндрические кирпичные своды малого пролета, устроенные между металлическими балками.3.3. Фото 15. Вид оконных проемов на восточном фасаде.Фото 16. Вид оконных проемов на восточном фасаде. Фото 17.   Вид оконных проемов на восточном фасаде. Фото 18.   Вид оконных и дверных проемов на южном фасаде. Фото 19.   Вид оконных проемов на западном фасаде.Два двойных оконных проема с арочными кирпичными перемычками в уровне пятого этажа восточного фасада Восемь оконных проемов с арочными кирпичными перемычками 1, 2, 3 и 4 этажей в вертикальных подоконных нишах на восточном фасаде.Два оконных проема подвала горизонтального формата с арочными кирпичными перемычками на уровне отметки земли на восточном фасаде.Во втором объеме на южном фасаде четыре оконных проема с арочными кирпичными перемычками и один дверной проем.Во втором объеме западного фасада четыре оконных проема вертикального формата с лучковой кирпичной перемычкой.3.4. Фото 20. Венчающий карниз южного фасада. Фото 21. Венчающий карниз восточного фасада.Фото 22. Венчающий карниз северного фасада.Фото 23. Венчающий карниз на фасадах. Фото 24. Межэтажный карниз на фасадах. Фото 25. Межэтажный карниз на фасадах. Венчающий карниз южного фасада завершен с верхней части зубцами в количестве 15 конструкций, пять из которых утрачены. Венчающий карниз восточного фасада завершен с верхней части зубцами в количестве 15 конструкций, два из которых утрачены. Венчающий карниз северного фасада завершен с верхней части зубцами в количестве 15 конструкций, шесть из которых утрачены. Венчающий карниз выполнен по периметру фасадов.Карниз с фризом выполнены из красного керамического кирпича.Межэтажный карниз выполнен по периметру фасадов, между четвертым и пятым этажом, выполнены из красного керамического кирпича.Межэтажный карниз выполнен по периметру фасадов, между вторым и третьим этажом, выполнены из красного керамического кирпича.3.5. Фото 26. Верхние части лопаток фасадов.Верхние части лопаток фасадов в виде «греческого креста». 3.6. Фото 27.  Верхняя конструкция первого объема Памятника.Кирпичный барабан с устройством вентиляции солодовни и флюгером.
